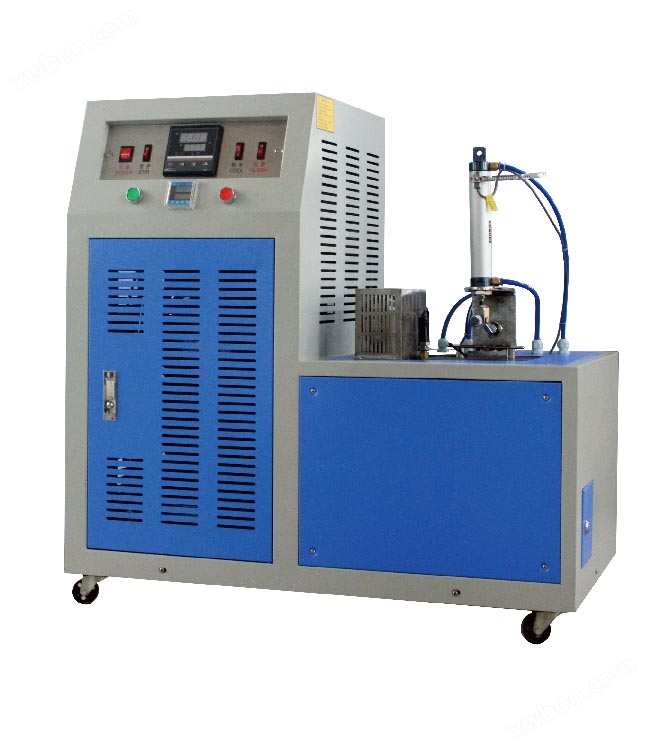

橡膠低溫脆性試驗(yàn)儀

簡要描述：一、橡膠低溫脆性試驗(yàn)儀測試標(biāo)準(zhǔn)主要有GB/T15256與GB/T1682兩個測試標(biāo)準(zhǔn)，首先我們來介紹一下GB/T15256這個標(biāo)準(zhǔn)

產(chǎn)品型號：
廠商性質(zhì)：
更新時間：2024-01-09
訪問量：637

產(chǎn)品咨詢聯(lián)系我們

PRODUCT

產(chǎn)品中心

NEWS

相關(guān)新聞

詳細(xì)介紹

一、橡膠低溫脆性試驗(yàn)儀測試標(biāo)準(zhǔn)主要有GB/T15256與GB/T1682兩個測試標(biāo)準(zhǔn)，首先我們來介紹一下GB/T15256這個標(biāo)準(zhǔn)。
橡膠低溫脆性試驗(yàn)儀測試標(biāo)準(zhǔn)-GB15256硫化橡膠低溫脆性測定（多試樣法）
首先使用該設(shè)備所進(jìn)行的低溫脆性的測定不一定是這種材料可以使用的的溫度.因?yàn)榇嘈詼囟龋ǘ嘣嚇臃ǎS著接觸條件，尤其是沖擊速度的變化而改變。因此用這種方法獲得的數(shù)據(jù)，只有在變形條件與本試驗(yàn)規(guī)定的條件相似的應(yīng)用中，才可以測定硫化橡膠的在低溫下的特性。
橡膠低溫脆性測定儀是按照GB/T 15256-94 硫化橡膠低溫脆性的測定（多試樣法）以及JIS K6261、K7216、ASTM-D746、ISO-974用來測定硫化橡膠在低溫下的脆性溫度。

二、橡膠低溫脆性試驗(yàn)儀技術(shù)參數(shù)：

1、試驗(yàn)溫度：-70℃--0℃

2、沖擊速度：2m/s ±0.2m/s

3、恒溫后，試驗(yàn)3min時間內(nèi)溫度波動：＜±0.5℃

4、沖擊頭半徑：R1.5±0.1mm(單試樣法)，R1.6±0.1mm(多試樣法)

5、沖擊器中心到夾持器下端距離：11±0.5mm (單試樣法)，8±0.3mm(多試樣法)

6、試樣尺寸：長：25.0±0.5mm，寬：6.0±0.5mm，厚：2.0±0.3mm

6、外型尺寸：720×700×1380

7、功率：1100W

8、冷井容積：7000ml

三、 橡膠低溫脆性試驗(yàn)儀使用方法

3.1接通電源，溫控儀和計(jì)時器顯示燈亮。

3.2向冷井中注入冷凍介質(zhì)(一般為工業(yè)乙醇)，其注入量應(yīng)夾持器的下端到液面的距離為75±10mm。

3.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

3.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關(guān)(或按動秒表)計(jì)時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃。

3.5提起升降夾持器，使沖擊器在半秒鐘內(nèi)沖擊試樣。

3.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無破壞。

3.7試樣經(jīng)沖擊后(每個試樣只準(zhǔn)沖擊一次)，如出現(xiàn)破壞時，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗(yàn)。

通過反復(fù)試驗(yàn)，確定至少有兩個試樣不破壞的溫度和至少一個試樣破壞的溫度，如這兩個結(jié)果相差不大于1℃時，即試驗(yàn)結(jié)束。

四、橡膠低溫脆性試驗(yàn)儀試驗(yàn)標(biāo)準(zhǔn)

4.1規(guī)格

試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。

4.2要求

試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

五、橡膠低溫脆性試驗(yàn)儀注意事項(xiàng)

5.1、在試驗(yàn)過程中不能切斷冷卻循環(huán)，否則會產(chǎn)生不制冷的效果。

5.2、在壓縮機(jī)制冷工作前必須確認(rèn)已注滿酒精。

5.3、壓縮機(jī)在關(guān)機(jī)后再次工作需間隔0.5小時以上，否則會損壞壓縮機(jī)。

六、橡膠低溫脆性試驗(yàn)儀用于檢查電線之塑料外殼以及硫化橡膠在低溫測試時的脆化特性。將固定于試驗(yàn)裝置上的試樣浸泡低溫介質(zhì)中5分鐘，然后用沖擊頭以2±0.2m/s的干速度沖擊試樣，檢查試樣在溫度是否出現(xiàn)裂紋、裂縫、小孔、以及是否完分離成碎片。采用二段式壓縮機(jī)快速降溫制冷，溫度可達(dá)-70°C （如需低于-70°C溫度，可于備用熱交換器接口中接入液態(tài)氮，溫度可達(dá)-120°C）。溫度可控性高，低溫槽中液體傳熱介質(zhì)可啟用攪拌馬達(dá)，使溫度均勻性更佳。每次可測試4組試樣，自動旋轉(zhuǎn)定位夾具對每組試樣進(jìn)行沖擊測試，檢查出現(xiàn)脆性破壞的溫度。
ASTM-D746橡膠低溫脆性測定儀適用標(biāo)準(zhǔn)：
JIS K6261 ISO812 （硫化橡膠低溫測試方法-低溫脆化沖擊試驗(yàn)）
GB/T5470-2008塑料低溫沖擊試驗(yàn)
GB/T 15256-94 硫化橡膠低溫脆性的測定（多試樣法）
JIS K7216 （塑料低溫脆化測試方法）
JIS K6261、K7216、ASTM-D746、ISO-974
Sample size and shape 樣品尺寸及形狀
按照J(rèn)IS K6261 ISO812 （硫化橡膠低溫測試方法-低溫脆化沖擊試驗(yàn)）
JIS K7216 （塑料低溫脆化測試方法）
JIS K6261、K7216、ASTM-D746、ISO-974規(guī)定

產(chǎn)品咨詢

留言框

產(chǎn)品：
留言內(nèi)容：
您的單位：
您的姓名：
聯(lián)系電話：
常用郵箱：
詳細(xì)地址：
省份：
驗(yàn)證碼：

上一篇：橡膠止水帶刨片機(jī)
下一篇：橡膠低溫脆性試驗(yàn)機(jī)

日韩在线精品一二三区_一本大道香蕉在线资源_国产一区二区三区色婬影院_午夜福利免费不卡国产

橡膠低溫脆性試驗(yàn)儀

留言框

產(chǎn)品：

留言內(nèi)容：

您的單位：

您的姓名：

聯(lián)系電話：

常用郵箱：

詳細(xì)地址：

省份：

驗(yàn)證碼：
