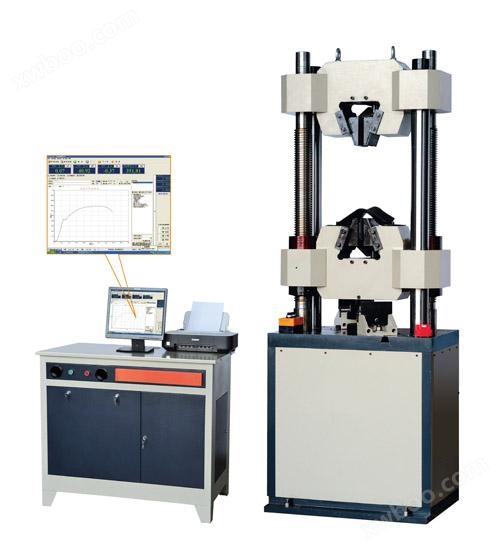

當前位置：首頁 > 產品中心 > 拉力機 > 1000KN電液伺服液壓拉力機
簡要描述：一1000KN電液伺服液壓拉力機功能用途 主要用于金屬、非金屬和復合材料、構件的拉伸，壓縮，彎曲，剪切，剝離，撕裂等力學性能檢測
產品型號：廠商性質：更新時間：2024-01-09訪 問 量：617相關新聞
詳細介紹
一 1000KN電液伺服液壓拉力機功能用途
主要用于金屬、非金屬和復合材料、構件的拉伸，壓縮，彎曲，剪切，剝離，撕裂等力學性能檢測。滿足GB、ISO、ASTM、JIN等多種試驗方法的相關要求。
二 1000KN電液伺服液壓拉力機技術參數
試驗力 1000kN
測力范圍:1%-100%FS
精度等級:0.5級
試驗力分辨率:1N
變形(引伸計)測量范圍: 1%-100%FS
變形示值相對誤差:±0.5%以內
變形分辨率: 變形量的1/300000
試驗力加載速度范圍: 0.02%-2%FS/s,具有載荷保持功能
位移速度范圍:0.6—80mm/min,具有位移保持功能
變形速度范圍:0.00025-0.0025/s,具有應變保持功能
立柱間有效距離:600mm
拉伸空間:800mm
壓縮空間:700mm
圓試樣夾持直徑:Φ15-60mm、Φ6-40mm
扁試樣夾持厚度: 0-40mm
扁試樣夾持寬度:75mm(或定制)
彎曲支點間距離: 450mm
彎曲夾具壓滾直徑與寬度:Φ30mm、120mm(或定制)
剪切試樣直徑: 10mm(或定制)
上下壓板尺寸: Φ160mm(或定制)
活塞行程: 250mm
活塞移動速度范圍：0-160mm /min
主機外型尺寸：920×730×2500mm
控制柜外型尺寸：1000×700×1400mm
電源總功率:AC380 50HZ 6KW
重量:3500Kg
三 1000KN電液伺服液壓拉力機 性能特點
1. 本機具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換。其應力速度和應變速率符合國標GB228-2010 《金屬拉伸試驗方法》等其它金屬拉伸試驗標準要求。符合GB/T2611《試驗機通用技術要求》、GB/T16826《電液伺服試驗機》的要求。
2. 本機是電液伺服液壓試驗機產品，采用四立柱框架結構，都具有全程不分檔（比分檔更為，避免了量程轉換時的沖突）的特點。主要表現在：全程具有的一個分辨力。
3. 本設備具有多重保護功能，具有硬件和軟件過載保護，油溫超溫報警及高油壓安全保護。
4. 采用全數字多通道閉環測控系統。
5. 本機采用從日本進口抽出式光電編碼器,測量精度高,不僅可以測量和控制活塞的位移,而且還可以測量和控制試樣的拉伸變形量。
6. 產品所用的電機具有高效、節能、起動轉矩大、性能好、噪音低、振動小、可靠性高及維護方便等優點。
7. 本機采用從美國進口的伺服閥，精度高，耐污染性好，易維護。
8. 本機負荷傳感器，具有抗偏載能力，測量精度高，線性度好，避免了用油壓傳感器帶來的諸多不利因素，影響力值測量的度。
9. 本機油缸，密封性好，精度高，一致性好。
10. 隨動閥獨特的壓力隨動技術可以系統壓力始終只比油缸需要的壓力只高1.5Mpa。
11. 活塞與缸體之間加入低摩擦密封圈，防止了油缸的滲油問題，高壓軟管的接頭采用卡套式密封。
12. 采用Hydac公司的過濾器，使液壓系統油液的清潔度更加能夠得到，系統運行可靠、壽命長。
13. 采用高壓內嚙合齒輪泵， 效率高。壓力脈動低，壓力穩定，噪音低于60db。
14. 控制試驗軟件，自動采集、處理試驗數據，實時顯示試驗數據，負荷-變形曲線、負荷-時間曲線，可打印用戶所需格式的試驗報告。拉伸過程的原始數據存于默認的文件夾中，用戶可以再現拉伸曲線，重新分析拉伸結果。計算機可以將實驗過程的原始數據導出，用Excel等工具重現拉伸曲線，驗算各種參數。
15. 試驗機符合標準GB/T2611-2008《試驗機通用技術要求》的要求。
四 1000KN電液伺服液壓拉力機 配置說明
|
型 號 |
配 置 |
|
JZL--WAW-1000D-0.5 |
A電腦：聯想電腦(2G內存 250G硬盤 18.5英寸寬屏顯示器) B打印機：HPA4噴墨彩色打印機 C軟件：自主設計。 D控制系統：全電腦自動控制 E油泵：意大利馬祖奇MARZOCCHI F電機：瑞士ABB G電液伺服閥：美國穆格MOOG H傳感器：美國世銓CELTRON I光電編碼器(位移傳感器)：日本內密控光電編碼器NEMICON |
|
型 號 |
配 置 |
|
JZL--WAW-1000D-1 |
A電腦：聯想電腦(2G內存 250G硬盤 18.5英寸寬屏顯示器) B打印機：HPA4噴墨彩色打印機 C軟件：自主設計 D控制系統：全電腦自動控制 E油泵：無錫國振 F電機：上海德東 G電液伺服閥：數字式伺服閥 H傳感器：中航電測油壓傳感器 I光電編碼器(位移傳感器)：拉線式位移傳感器 |
